6. 트랩(Trap)#

이 장에서는 Altibase에 특정한 상황이 발생하였을 때 트랩(Trap)을 이용하여 관리자에게 전송될 OID를 설명한다.

altiTrap#

altiTrap은 트랩을 이용해 전송될 OID를 기술한 MIB이다.

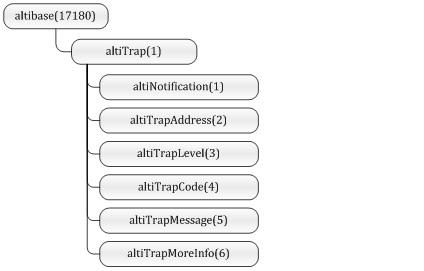

[그림 6‑1] altiTrap MIB

altiTrap MIB는 altibase(171780)의 하부에 (1)번 OID를 가지는 altiTrap은 트랩을 이용하여 전달될 OID들을 정의하고 있다. Altibase는 트랩의 OID는 Altibase의 Port 번호, 레벨, 트랩 코드, 메시지와 추가적인 정보들이 정의되어 있다.

altiNotification MIB(1)#

OID#

1.3.6.1.4.1.17180.1.1

Syntax#

OBJECT { altiTrapAddress, altiTrapLevel, altiTrapCode, altiTrapMessage,
altiTrapMoreInfo }

설명#

altiNotification은 5개의 MIB를 포함하는 객체(notification)형으로 트랩을 전송하기 위해서 사용한다.

예제#

# snmptrapd -f -P
2014-10-24 13:30:46 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1017350) 2:49:33.50
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 3
ALTIBASE-MIB::altiTrapCode = STRING: 10000001
ALTIBASE-MIB::altiTrapMessage = STRING: Altibase is running.
ALTIBASE-MIB::altiTrapMoreInfo = STRING:

altiTrapAddress MIB(2)#

OID#

1.3.6.1.4.1.17180.1.2

Syntax#

DisplayString

설명#

altiTrapAddress는 알티베이스의 포트 번호를 나타내며, 트랩이 어떤 Altibase에서 발생하였는지 구별하기 위해서 사용된다.

altiTrapLevel(3)#

OID#

1.3.6.1.4.1.17180.1.3

Syntax#

DisplayString

설명#

altiTrapLevel은 트랩의 중요도를 나타낸다. 레벨이 나타내는 의미는 아래와 같다.

1: 매우 중요하고 위급한 상황

2: 주요한 상황

3: 일상적으로 발생할 수 있는 상황

altiTrapCode(4)#

OID#

1.3.6.1.4.1.17180.1.4

Syntax#

DisplayString

설명#

Altibase에서 발생하는 트랩을 구분하기 위해서 코드를 사용된다. 트랩 코드에 대한 자세한 설명은 트랩 코드에서 설명한다.

altiTrapMessage(5)#

OID#

1.3.6.1.4.1.17180.1.5

Syntax#

DisplayString

설명#

Altibase에서 발생하는 트랩에 대한 설명이다.

altiTrapMoreInfo(6)#

OID#

1.3.6.1.4.1.17180.1.6

Syntax#

DisplayString

설명#

Altibase에서 발생하는 트랩에 대한 추가적인 설명이다.

트랩 코드#

Altibase에서 발생할 수 있는 트랩 코드(altiTrapCode)와 트랩 레벨(altiTrapLevel)을 설명한다.

Altibase Running Status#

Code#

10000001

Level#

3

설명#

Altibase가 현재 실행중이면 발생하는 코드이다.

예제#

# snmptrapd -f -P
2014-10-24 13:30:46 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1017350) 2:49:33.50
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 3
ALTIBASE-MIB::altiTrapCode = STRING: 10000001
ALTIBASE-MIB::altiTrapMessage = STRING: Altibase is running.
ALTIBASE-MIB::altiTrapMoreInfo = STRING:

Altibase UnRunning Status#

Code#

10000002

Level#

3

설명#

Altibase가 현재 실행중이 아닐 때 발생하는 코드이다.

예제#

# snmptrapd -f -P

2014-10-24 13:33:38 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1034562) 2:52:25.62
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 1
ALTIBASE-MIB::altiTrapCode = STRING: 10000002
ALTIBASE-MIB::altiTrapMessage = STRING: Altibase is not running.
ALTIBASE-MIB::altiTrapMoreInfo = STRING:

Altibase Subagent Running Status#

Code#

10000003

Level#

3

설명#

Altibase의 서브 에이전트(altisnmpd)가 실행중일 때 발생하는 코드이다.

예제#

# snmptrapd -f -P

2014-10-24 13:40:24 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1075187) 2:59:11.87
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 22082
ALTIBASE-MIB::altiTrapLevel = STRING: 3
ALTIBASE-MIB::altiTrapCode = STRING: 10000003
ALTIBASE-MIB::altiTrapMessage = STRING: Altisnmpd is running.
ALTIBASE-MIB::altiTrapMoreInfo = STRING: coldstart

Altibase Subagent UnRunning Status#

Code#

10000004

Level#

3

설명#

Altibase의 서브 에이전트(altisnmpd)가 실행중아 아닐 때 발생하는 코드이다.

예제#

# snmptrapd -f -P

2014-10-24 13:40:23 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1075030) 2:59:10.30
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 21947
ALTIBASE-MIB::altiTrapLevel = STRING: 1
ALTIBASE-MIB::altiTrapCode = STRING: 10000004
ALTIBASE-MIB::altiTrapMessage = STRING: Altisnmpd is not running.
ALTIBASE-MIB::altiTrapMoreInfo = STRING: nsNotifyShutdown

Session Query Timeout#

Code#

10000101

Level#

2

설명#

altiPropertyAlarmQueryTimeout이 1이고, Altibase의 세션에서 쿼리 타임아웃이 발생했을 때 발생한다.

예제#

# snmptrapd -f -P

2014-10-24 14:00:01 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1192924) 3:18:49.24
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 2
ALTIBASE-MIB::altiTrapCode = STRING: 10000101
ALTIBASE-MIB::altiTrapMessage = STRING: [Notify : Query Timeout] Session Closed by Server : Session ID = 2
ALTIBASE-MIB::altiTrapMoreInfo = STRING: Please check altibase_boot.log

Session Fetch Timeout#

Code#

10000102

Level#

2

설명#

altiPropertyAlarmFetchTimeout이 1이고, Altibase의 세션에서 Fetch timeout이 발생했을 때 발생한다.

예문#

# snmptrapd -f -P

2014-10-24 14:00:01 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1192924) 3:18:49.24
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 2
ALTIBASE-MIB::altiTrapCode = STRING: 10000102
ALTIBASE-MIB::altiTrapMessage = STRING: [Notify : Fetch Timeout] Session Closed by Server : Session ID = 2
ALTIBASE-MIB::altiTrapMoreInfo = STRING: Please check altibase_boot.log

Session Utrans Timeout#

Code#

10000103

Level#

2

설명#

altiPropertyAlarmUtransTimeout이 1이고, Altibase의 세션에서 Utrans timeout이 발생했을 때 발생한다.

예제#

# snmptrapd -f -P

2014-10-24 14:12:01 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1192924) 3:18:49.24
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 2
ALTIBASE-MIB::altiTrapCode = STRING: 10000103
ALTIBASE-MIB::altiTrapMessage = STRING: [Notify : Utrans Timeout] Session Closed by Server : Session ID = 2
ALTIBASE-MIB::altiTrapMoreInfo = STRING: Please check altibase_boot.log

Too Many Continuous Query Failure#

Code#

10000201

Level#

2

설명#

altiPropertyAlarmSessionFailureCount에 설정한 횟수 이상으로 Query 실행 오류가 연속적으로 발생하면 트랩이 발생한다.

예제#

# snmptrapd -f -P

2014-10-24 14:12:01 localhost [127.0.0.1]:
SNMPv2-MIB::sysUpTime.0 = Timeticks: (1192924) 3:18:49.24
SNMPv2-MIB::snmpTrapOID.0 = OID: SNMPv2-SMI::private
ALTIBASE-MIB::altiTrapAddress = STRING: 52473
ALTIBASE-MIB::altiTrapLevel = STRING: 2
ALTIBASE-MIB::altiTrapCode = STRING: 10000103
ALTIBASE-MIB::altiTrapMessage = STRING: [Notify : Session Failure]  Session Failed Continuously : Session ID = 2, Count = 3
ALTIBASE-MIB::altiTrapMoreInfo = STRING: Please check altibase_boot.log
