1. 소개#
이 장은 Adapter for Oracle 의 개념과 Altibase에서 변경된 데이터가 오라클 데이터베이스에 쓰여지는 동작 구조를 설명한다.
Adapter for Oracle#
Altibase Adapter for Oracle (이하 "oraAdapter"라 칭한다)은 Altibase에서 변경된 데이터를 오라클 DB로 적용시키는 유틸리티이다. 이는 Altibase에서 제공하는 Altibase Log Analysis API로 구현되었다.
구조와 개념#
사용자가 Altibase에서 변경된 데이터를 오라클 DB로 복제하기 위해서는 아래 그림에 보이는 것처럼 먼저 Altibase, oraAdapter, 및 오라클을 설치해야 한다.
oraAdapter는 Altibase Log Analysis API (이하 ALA 라 칭한다)와 Oracle Call Interface (OCI)를 사용해서 구현되었다. ALA는 Altibase에서 변경된 데이터를 받을 때 사용되고, OCI는 오라클 DB로 데이터를 쓸 때 사용된다. ALA에 대한 자세한 설명은 Log Analyzer User's Manual을 참고하기 바란다.
아래 그림은 oraAdapter가 어떻게 Altibase에서 오라클 DB로 데이터를 복제하는지를 보여준다.

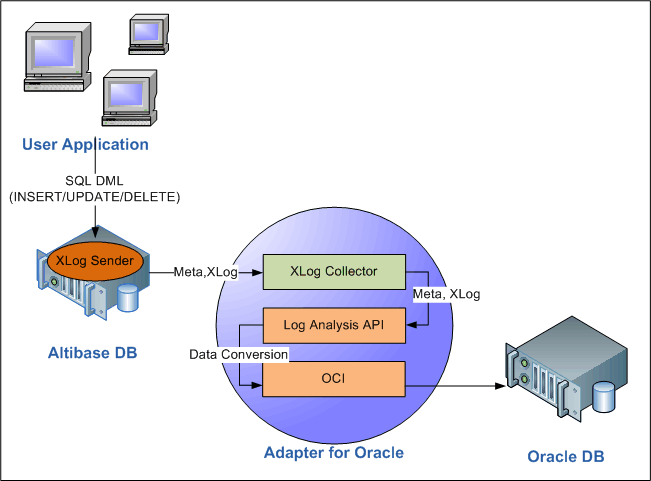

그림 1-1 Adapter for Oracle의 구조
-
사용자가 데이터를 삽입하거나 수정할 때, Altibase 서버내의 XLog 송신자는 XLog와 메타 정보를 생성해서 XLog 콜렉터에게 보낸다. 메타 정보는 handshaking 시에만 전송한다.
-
oraAdapter 내에 존재하는 XLog 콜렉터는 XLog와 메타 정보를 사용자에게 제공하기 위해 ALA를 사용한다. ALA 호출에 실패하면, 트레이스 로그가 trc 디렉터리의 파일에 기록된다.
-
oraAdapter는 획득한 데이터를 오라클 DB로 적용할 수 있도록 변환하기 위해 ALA를 사용한다.
-
oraAdapter는 변환된 데이터를 OCI를 사용하여 오라클 DB로 적용한다.
용어#
XLog#
리두 로그를 논리적인 형태로 변환한 로그이다. 변경 DML (INSERT/UPDATE/DELETE) 구문과 관련된 트랜잭션의 이력을 저장한다.
XLog 송신자#
XLog 송신자는 액티브 리두 로그를 분석하여 XLog 형태로 변환하고 이를 XLog 콜렉터에게 전달한다.
XLog 송신자는 handshaking과 XLog 전송을 주로 담당한다.
XLog 콜렉터#
XLog 콜렉터는 메타 데이터와 XLog를 XLog 송신자로부터 받는다. XLog 콜렉터는 메타 데이터, XLog 큐, 트랜잭션 테이블 및 XLog 풀을 가지고 있다.
Handshaking#
Handshaking은 XLog 송신자가 XLog 콜렉터에게 XLog를 보내기 전에 프로토콜 버전과 메타 데이터를 확인하는 작업이다.
Log Analysis API#
Altibase에서 제공하는 인터페이스로써, oraAdapter를 구현할 때 사용된다. 이는 주로 XLog와 XLog를 해석하는데 사용되는 메타 정보를 구하는데 사용된다.
OCI#
Oracle Call Interface (OCI)는 오라클 데이터베이스에 접근하도록 오라클에서 제공하는 C언어 API이다.
XLog 풀#
XLog 풀은 XLog 저장을 위해 미리 할당된 메모리 공간이다.
